Meine CNC Styroporschneidemaschine
Schrittmotorsteuerung
Letmathe MDLCNC Schrittmotorsteuerung für 4 Motoren (3,5A Endstufen) und 36V 320 Watt Netzteil. Die Steuerung habe ich komplett in meinem selbst gefrästen Gehäuse eingebaut und unterm Schneidetisch angebaut.

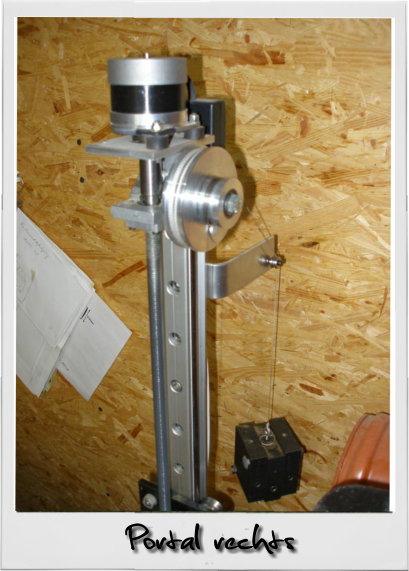

Drahtspannvorrichtung

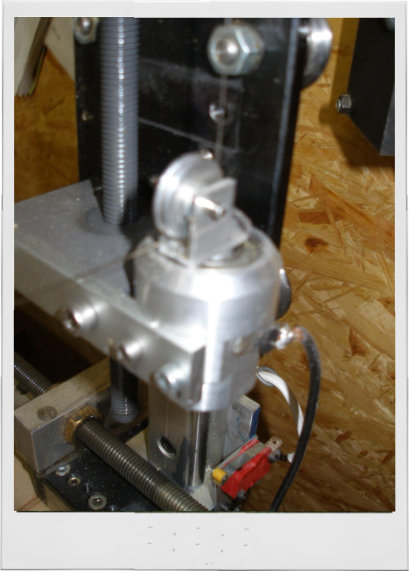

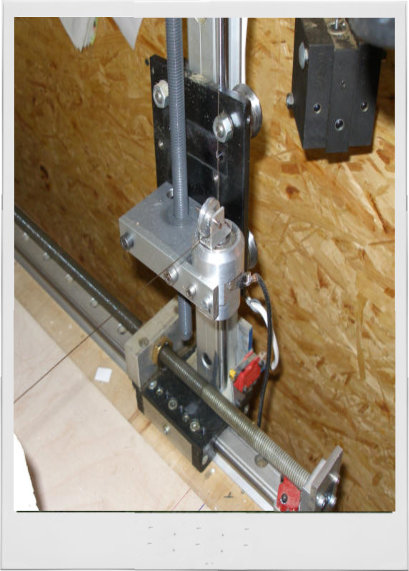

bewegl. Drahtaufnahme
Schneidemaschine

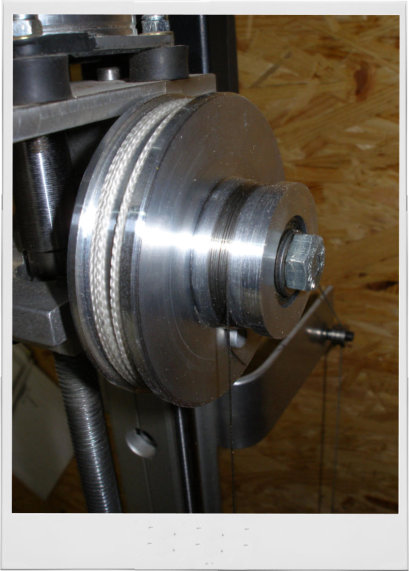

Die Maschine habe ich mit Isel Linearführungen aufgebaut. Der Draht wird durch eine Rolle mit Untersetzung und entsprechendem Gegengewicht gespannt, dadurch habe ich immer eine gleichbleibende Drahtspannung ca. 4kg Zug. Da auf der Rolle der Draht aufgewickelt ist und an den Portalen der Draht beweglich geführt wird, ist es mir auch möglich Flächen für Deltas zu schneiden. Verfahrweg der Maschine beträgt Y-Achse 900 mm und auf X-Achse 400 mm.

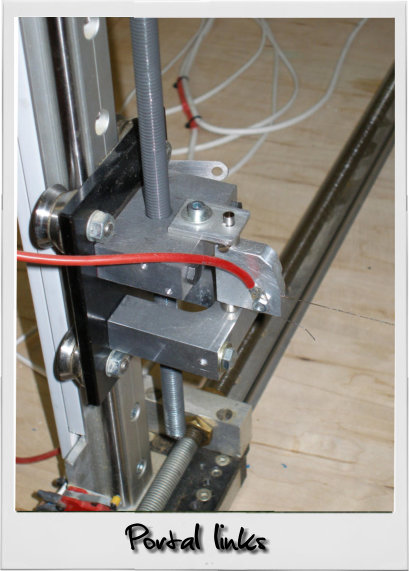

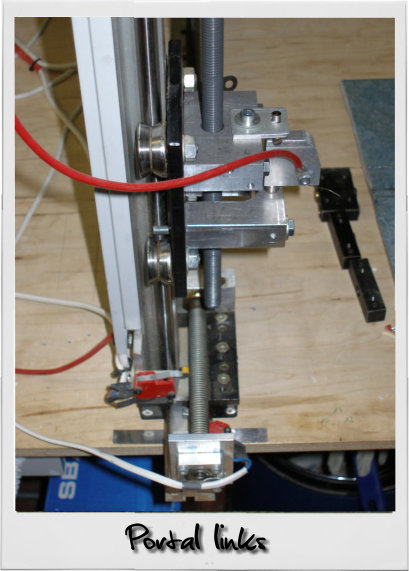

Das rechte Portal ist fest am Tisch verschraubt, das linke kann ich in verschiedenen Positionen am Tisch befestigen. Dies war bei meiner ersten Schneidesoftware von Konopka nötig. Zum Flächenschneiden war die Software voll ok, läuft allerdings nur unter DOS.
Ich arbeite jetzt mit Profili Pro und FoamWorks 4. Als Steuersoftware habe ich mich entschlossen Mach3 zu nutzen, weil ich auch meine Fräse damit steuere. Zum Styropor schneiden der Styroporkerne habe ich mir einen eigenen Screen für Mach3 erstellt. Es ist mir hierdurch möglich Winkelschnitte und Blockschnitte direkt aus Mach 3 heraus zu schneiden.
